Hogyan automatizálja a gyártósort az eldobható, nem szőtt cipőtakaró-készítő gép?

Mi az eldobható, nem szőtt cipőtakaró-készítő gép?

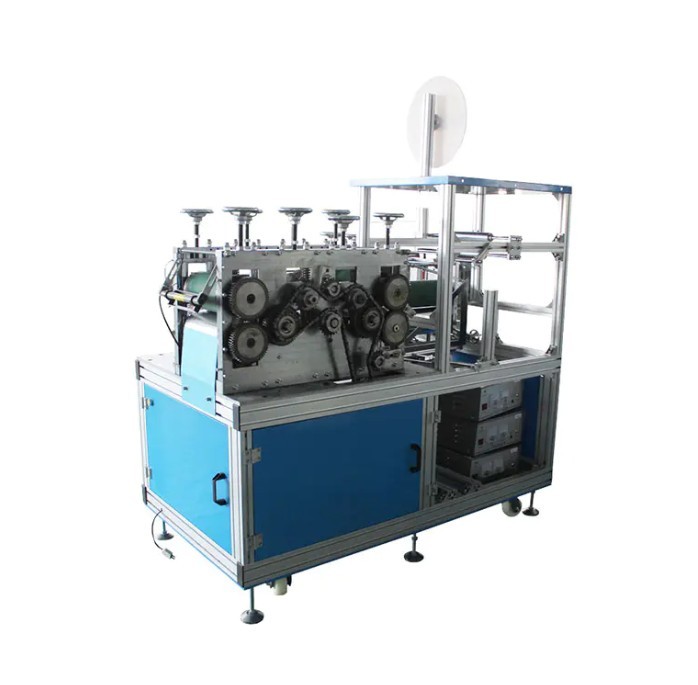

A eldobható nem szőtt cipőhuzat készítő gép egy speciális ipari berendezés, amelyet arra terveztek, hogy automatikusan vágja, formálja és lezárja a nem szőtt anyagokat a csomagolásra kész cipőhuzatokba. Ezek a gépek képezik a modern védőruházat-gyártás gerincét, és olyan iparágakat szolgálnak ki, mint az élelmiszer-feldolgozás, a gyógyszeripar, a tisztaterek, az egészségügyi létesítmények és az építkezések. Ahelyett, hogy kézi munkára hagyatkoznának az ismétlődő vágási és varrási feladatoknál, a gyártók ezeket az automatizált rendszereket használják az áteresztőképesség drámai növelésére, a termék egyenletes minőségének megőrzése mellett.

A gép nem szőtt polipropilén szövet tekercseinek adagolásával működik – jellemzően fonott vagy SMS (Spunbond-Meltblown-Spunbond) anyagból – egy sor mechanikus állomáson keresztül, amelyek vágást, ultrahangos hegesztést vagy hőhegesztést és élsimítást végeznek. A teljes ciklus a nyers anyagtól a kész pár cipőhuzatig kevesebb mint két másodpercet vesz igénybe a nagy sebességű modelleken, ami lehetővé teszi olyan napi teljesítményadatok elérését, amelyek kézi módszerekkel egyszerűen elérhetetlenek.

Alapelemek és hogyan működnek együtt

A cipőburkolat-készítő gép belső architektúrájának megértése segít a kezelőknek a teljesítmény optimalizálásában és a problémák hatékony elhárításában. Minden fő alrendszer külön szerepet játszik az automatizált termelési folyamatban.

Szövet adagoló rendszer

A szövetadagoló egység letekerteti az anyagot a nagy orsókról, és szabályozott, egyenletes feszítéssel továbbítja a gépen. A szervo-meghajtású görgők biztosítják, hogy a szövet pontosan a megfelelő sebességgel mozogjon, hogy szinkronizálódjon a későbbi vágó- és tömítőállomásokkal. Az előtolás feszességének bármilyen inkonzisztenciája hibás beállítást, anyagpazarlást vagy hibás termékeket okozhat, ezért a csúcskategóriás gépek automatikus feszítésvezérlőket és szövet élvezetőket tartalmaznak.

Vágó és alakító állomás

A vágópengék vagy forgókések a lapos anyagot a cipőhuzat kontúros profiljává formálják. A vágóformák cserélhetők, lehetővé téve a gyártók számára, hogy a szerszámkészlet cseréjével váltsanak a különböző cipőhuzat-méretek között – a kis gyerekmérettől a nagy ipari csizmáig. A modern gépek edzett acélformákat használnak, amelyek tűrése milliméter törtrészében van, így biztosítva, hogy minden vágott darab méretben azonos legyen.

Ultrahangos hegesztő vagy hőszigetelő egység

Vágás után a varratoknál a szövetdarabokat ultrahangos hegesztéssel vagy hőhegesztéssel összekapcsolják. Az ultrahangos hegesztés nagyfrekvenciás vibrációt használ a szálak ragasztóanyag nélküli összeolvasztására, így erős, vízálló varratokat hoz létre, amelyek nem kopnak ki. A hőhegesztés fűtött szerszámokat présel a szövethez pontos hőmérsékleten és nyomáson. Mindkét módszer gyorsabb és erősebb, mint a hagyományos varrás, és nem hagynak maguk után olyan szálvégeket, amelyek beszennyezhetik a steril környezetet.

Rugalmas rögzítési mechanizmus

A beépített rugalmas adagoló automatikusan beilleszti és rögzíti a rugalmas szalagokat minden cipővédő mandzsettája körül. A gumit egy orsóról vezetik, hosszra vágják, és egyetlen folyamatos mozdulattal varrják vagy ultrahanggal hegesztik a mandzsetta nyílásába. Ez kiküszöböli a különálló kézi összeszerelési lépést, amely történelmileg a cipőhuzatgyártás egyik legmunkaigényesebb része volt.

Főbb automatizálási jellemzők, amelyek átalakítják a termelést

A modern eldobható, nem szőtt cipőhuzat készítő gépek olyan automatizálási technológiával vannak felszerelve, amelyek messze túlmutatnak az egyszerű mechanikus ismétlésen. Ezek a jellemzők közvetlenül a gyártók fájdalmas pontjait kezelik: munkaerőköltség, termék konzisztencia, anyagpazarlás és gyártási rugalmasság.

• PLC vezérlőrendszer: A programozható logikai vezérlő (PLC) a gép agyaként működik, koordinálva minden működtetőt, érzékelőt és hajtómotort. A kezelők egy érintőképernyős HMI-n (Human-Machine Interface) állítják be a gyártási paramétereket, több termékreceptet tárolva, amelyek azonnal előhívhatók, amikor a cipőhuzat stílusa vagy mérete között vált.
• Szervomotoros hajtások: A szervomotorok helyettesítik a régebbi pneumatikus és hidraulikus hajtóműveket a prémium modelleken, gyorsabb ciklusidőt, alacsonyabb energiafogyasztást és valós idejű mikrobeállításokat tesznek lehetővé az érzékelők visszajelzései alapján.
• Automatikus számlálás és halmozás: A kész cipőhuzatokat a rendszer automatikusan megszámolja, párosítja és precíz mennyiségre – kötegenként jellemzően 100 vagy 150 párra – egymásra rakja, és készen áll a csomagolósorra a kezelő beavatkozása nélkül.
• Hibaérzékelő érzékelők: Az optikai érzékelők és látórendszerek a ciklus közepén észlelik a szövettöréseket, a hiányzó rugalmasságot vagy a tömítési hibákat. A gép automatikusan leáll, jelzi a hibás egységeket, és figyelmezteti a kezelőt, megakadályozva, hogy teljes tétel rossz termék kerüljön az ellátási láncba.
• Automatikus anyagillesztés: A nagy kapacitású gyártósorokon a másodlagos szövettekercs automatikusan betöltődik, és az elsődleges tekercs kimerülésekor az adagolóba illeszkedik, így kiküszöbölhető a hengercsere közötti leállás.

Gyártási teljesítmény és gépspecifikációk összehasonlítása

A megfelelő gép kiválasztásához össze kell hasonlítani a kimeneti kapacitást, az anyagkompatibilitást, a teljesítményigényt és a lábnyomot. Az alábbi táblázat összefoglalja a belépő szintű, középkategóriás és nagy sebességű sorozatgyártású modellek jellemző specifikációit.

Az anyagválasztás és annak hatása a gép beállítására

A cipőhuzat gyártásához kiválasztott nem szőtt szövet típusa közvetlenül befolyásolja a gép beállításait, a varrás szilárdságát és a végtermék védőképességét. A legszélesebb körben használt anyag a 15–40 g/m2 tömegű spunbond polipropilén (PP). A könnyebb súlyok (15–20 gsm) ultravékony, gazdaságos cipőhuzatokat eredményeznek, amelyek általános tisztatéri használatra alkalmasak, míg a nagyobb súlyok (30–40 gsm) tartósabb, kopásállóbb huzatokat hoznak létre ipari vagy orvosi alkalmazásokhoz.

Az SMS és SMMS kompozit szövetek olvadékfúvott réteget adnak hozzá, amely folyadék- és részecskezáró tulajdonságokat biztosít, így előnyösebb sebészeti környezetben vagy élelmiszer-feldolgozásban, ahol kritikus a szennyeződés ellenőrzése. A szövettípusok váltásakor a kezelőknek újra kell kalibrálniuk a tömítési hőmérséklet és nyomás beállításait, mivel az olvadékfúvott rétegek alacsonyabb hőt igényelnek a károsodás elkerülése érdekében. A HMI-n recepttárral rendelkező gépek lehetővé teszik, hogy ezeket az átmeneteket percek alatt végezzék el, nem pedig órákon át tartó kézi beállítással.

ROI kiszámítása automatizálásba való befektetéskor

Az egyik legnyomósabb érv a nem szőtt cipőhuzatgyártó gépbe való befektetés mellett a befektetés mérhető megtérülése. Egy öt munkásból álló kézi gyártási csapat, amely óránként 1500 párat gyárt, jelentős munkaerőköltséget generál, míg egyetlen középkategóriás gép egy kezelővel 4800–7200 pár óránként 4800–7200 pár gyártására képes, ami 80%-kal kevesebb munkaórával négy-ötszörös teljesítménynövekedést jelent.

A nyers kibocsátáson túl az automatizált gépek a precíziós vágás révén csökkentik az anyagpazarlást. A kézi vágás jellemzően 8-12% szövethulladékot termel, míg a gépi vágás ezt 3-5%-ra csökkenti, közvetlenül csökkentve az egységenkénti nyersanyagköltséget. Csökkentett hibaarányokkal kombinálva – a gépek megtartják a kézi összeszerelésnél lehetetlen tűréseket – a legtöbb gyártó a középkategóriás gépek teljes megtérüléséről számol be 12-24 hónapon belül, normál gyártási mennyiség mellett.

Bevált karbantartási gyakorlatok az üzemidő maximalizálása érdekében

A következetes megelőző karbantartás elengedhetetlen ahhoz, hogy a cipőhuzatot készítő gép maximális hatékonysággal működjön. A rutinszervizelési feladatok figyelmen kívül hagyása felgyorsítja a pengekopást, a tömítések inkonzisztenciáit és a nem tervezett leállásokat, amelyek rontják a termelési célokat.

• Naponta: Tisztítsa meg a szövet port és törmeléket a vágóállomásokról és a tömítőfejekről; vizsgálja meg az ultrahangos kürtöket vagy hőlégfúvókat, hogy nincs-e benne maradékanyag; kenje meg a vezetősíneket és az adagológörgőket a gyártó specifikációi szerint.
• Hetente: Ellenőrizze a penge élességét, és cserélje ki a tompa vágószerszámokat, mielőtt elkezdené a szakadást, ahelyett, hogy tisztán vágná az anyagot; ellenőrizze az előtolás rugalmas feszültségét és a vezető igazítását; vizsgálja meg az összes elektromos csatlakozást, hogy nincs-e benne hőterhelés jele.
• Havi: Kalibrálja a tömítési hőmérséklet-érzékelőket egy független hőelemhez; tesztelje a szervomotor holtjátékát, és kalibrálja újra, ha eltolódást észlel; végezzen teljes biztonsági reteszelési tesztet, hogy megbizonyosodjon arról, hogy minden vészleállító megfelelően működik.
• Évente: Egyeztessen egy teljes körű szerviz-ellenőrzést a gép szállítójával vagy szakképzett technikusával, beleértve a sebességváltó olajcseréjét, a szíjfeszesség ellenőrzését és a PLC firmware frissítését.

A megfelelő szállító és gépkonfiguráció kiválasztása

Egy eldobható, nem szőtt cipőhuzat készítő gép beszerzésekor a beszállító értékesítés utáni támogatási képességének értékelése ugyanolyan fontos, mint a műszaki specifikációk összehasonlítása. Keressen olyan gyártókat, akik helyszíni telepítést és üzembe helyezést, kezelői képzést, dokumentált, legalább ötéves tartalékalkatrész-elérhetőségi kötelezettségvállalást biztosítanak, valamint távoli diagnosztikai támogatást biztosítanak Ethernet- vagy VPN-kapcsolaton keresztül a gép PLC-jéhez.

A vásárlás véglegesítése előtt kérjen gyártási kísérleteket az adott szövetanyagokkal. A jó hírű beszállítók mintatételeket futtatnak bemutatógépeiken, és tanúsított kimeneti adatokat szolgáltatnak, beleértve a varratlehúzási szilárdsági vizsgálati eredményeket, a mérettűrési jelentéseket és a ciklusidő-naplókat. Ez a kellő gondosság megakadályozza a költséges eltéréseket a gépek kapacitása és az Ön tényleges gyártási követelményei között, így biztosítva, hogy az automatizálási beruházás a működés első napjától kezdve biztosítsa a hatékonyságnövekedést és a termékminőséget, amelyet ügyfelei igényelnek.
