Az ultrahangos hegesztés optimalizálása: kulcsfontosságú szerszám- és rögzítési megoldások

Az ultrahangos hegesztés egy élvonalbeli technika, amelyet iparágakban alkalmaznak hőre lágyuló műanyagok és mikroszálas szövetek összekapcsolására nagyfrekvenciás rezgések, súrlódási hő és nyomás révén. Bár maga a technológia hihetetlen sebességet és hatékonyságot kínál, sikere nagymértékben függ a folyamatban részt vevő szerszámoktól és rögzítésektől. Pontos beállítás és egyenletes nyomás alkalmazása nélkül még a legfejlettebb hegesztőrendszerek is inkonzisztens vagy gyenge varratokat készíthetnek, ami potenciális meghibásodásokhoz vezethet olyan kritikus alkalmazásokban, mint az autóalkatrészek, az elektronika vagy az orvosi eszközök. Ha megértjük, hogy milyen típusú szerszámokra és rögzítésekre van szükség, az nagy különbséget jelenthet az erős, megbízható kötés és a veszélyeztetett kötés között.

Amikor megbeszéljük ultrahangos hegesztőgépek , a szerszámozás általában két kritikus komponensre vonatkozik: a kürtre (vagy szonotródára) és az üllőre (vagy rögzítésre). Ezek az alkatrészek felelősek az ultrahangos rezgések továbbításáért a munkadarabokra, valamint annak biztosításáért, hogy a hegesztési folyamat során megfelelően illeszkedjenek és megfelelő nyomás alatt legyenek. Ezen szerszámok tervezése és pontossága létfontosságú a hegesztési varratok minősége szempontjából.

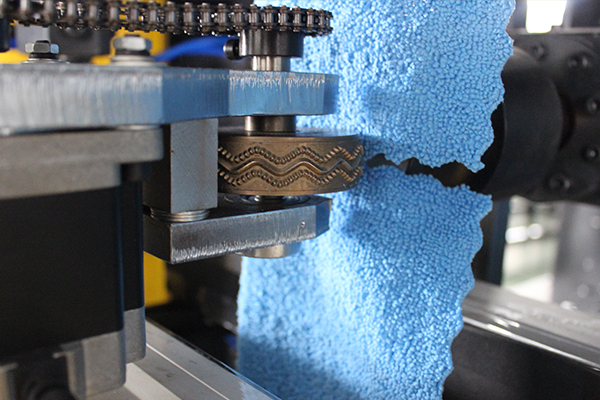

A kürt az ultrahangos hegesztési folyamat egyik legfontosabb eleme. Egyedi tervezésű, hogy illeszkedjen a hegesztendő munkadarab alakjához és anyagához. A tartós anyagokból, például titánból vagy alumíniumból készült kürt ultrahangos energiát ad át az alkatrészeknek, helyi felmelegedést okozva a hegesztési felületen. A kürt kialakításánál azonban figyelembe kell venni olyan tényezőket, mint a frekvencia, az amplitúdó és az anyag merevsége. Például egy nem megfelelően megtervezett kürt a rezgések egyenetlen eloszlását eredményezheti, ami rossz hegesztési minőséget eredményezhet. A kürt alakjának sok esetben szorosan illeszkednie kell a hegesztendő alkatrész kontúrjához, biztosítva az egyenletes érintkezést és a hatékony energiaátvitelt. A túl merev vagy nem megfelelően hangolt kürtök még a kényes alkatrészeket is károsíthatják, ha túlzott erőt vagy vibrációt fejtenek ki a nem megfelelő területeken.

Ugyanilyen fontos az üllő vagy rögzítőelem, amely a hegesztés során szilárdan a helyén tartja a munkadarabot. A pontos rögzítés létfontosságú, mert a hegesztés során minden eltolódás, mozgás vagy helytelen nyomáseloszlás hiányos ragasztáshoz vagy gyenge varratokhoz vezethet. A jól megtervezett rögzítés támaszt nyújt, és biztosítja, hogy az alkatrészek tökéletesen illeszkedjenek és mozduljanak el a hegesztési folyamat során. Ez különösen fontos összetett vagy több részből álló összeállítások esetén, ahol még egy kis eltérés is működési hibákhoz vezethet. A rögzítőelemeket általában az alkatrész geometriájához szabják, és úgy tervezték, hogy egyenletes nyomást fejtsenek ki a csatlakozási területen, hogy egységes hegesztési varratokat hozzanak létre.

A rögzítésnél az egyik legkritikusabb tényező a nyomás alkalmazása. Az ultrahangos hegesztés során az összeillesztendő anyagokat nyomás alá helyezik, hogy biztosítsák az alkatrészek szoros érintkezését a folyamat során. A rögzítésnek elég robusztusnak kell lennie ahhoz, hogy egyenletes nyomást tartson fenn anélkül, hogy az alkatrészek deformálódnának, különösen, ha vékonyak vagy érzékenyek. Ha túl nagy nyomást alkalmazunk, az túlzott anyagáramláshoz vezethet, vagy akár károsíthatja az alkatrészeket. Ezzel szemben a túl kis nyomás gyenge vagy hiányos varratokat eredményezhet. A precíziós rögzítés segít elkerülni ezeket a problémákat azáltal, hogy egyenletes erőt fejt ki a munkadarab felületén, és biztosítja, hogy az ultrahangos rezgések által generált energia a hegesztési kötésre koncentrálódjon.

Az ultrahangos hegesztőberendezések másik fontos szempontja az anyagok kompatibilitása. A lámpatestben használt anyagokat gondosan kell megválasztani, hogy elkerüljük az ultrahang energiájával való interferenciát. Egyes anyagok, például bizonyos fémek, elnyelik vagy visszaverik az ultrahanghullámokat, csökkentve a hegesztési folyamat hatékonyságát. Emiatt a lámpatesteket gyakran nem reakcióképes anyagokból, például edzett acélból vagy speciális polimerekből készítik, amelyek ellenállnak a folyamat igénybevételének anélkül, hogy befolyásolnák az ultrahangos energiaátvitelt. Egyes esetekben a lámpatest kialakítása olyan funkciókat is tartalmazhat, mint a hűtőcsatornák vagy hűtőbordák, amelyek a hegesztési folyamat során keletkező hőt szabályozzák, és megakadályozzák a hegesztett részek túlmelegedését vagy deformálódását.

A pontos rögzítés mellett a szerszámbeállítás fontos szerepet játszik a sikeres hegesztések elérésében. A kürtöt egy vonalba kell helyezni a lámpatesttel, hogy az ultrahang energiát pontosan ott alkalmazzák, ahol szükséges. A helytelen beállítás az energia egyenetlen eloszlását okozhatja, ami gyenge hegesztéshez vagy az alkatrészek károsodásához vezethet. Sok ultrahangos hegesztőgépek precíz beállító rendszerekkel és érzékelőkkel vannak felszerelve, hogy biztosítsák, hogy a kürt és a rögzítés tökéletesen egy vonalba kerüljön a hegesztés megkezdése előtt. Ez azonban a szerszámok gondos kalibrálását és karbantartását igényli, hogy elkerülje a gyártási folyamatok során bekövetkező eltéréseket.

A fejlettebb alkalmazásokban automatizált szerszám- és rögzítési rendszereket használnak az ultrahangos hegesztési folyamat sebességének és pontosságának javítására. Ezeket a rendszereket összetett alkatrészgeometriák kezelésére tervezték, és automatikusan beállíthatják a szerszámokat a különböző méretű vagy formájú munkadarabokhoz. Az automatizált rendszerek emellett segítenek csökkenteni az emberi hibákat a pozicionálás és a nyomás alkalmazása során, következetesebb és megbízhatóbb hegesztési varratokat eredményezve. Nagy volumenű gyártási környezetekben az automatizált rögzítőrendszerek jelentős előnyöket kínálnak a sebesség, az ismételhetőség és az általános gyártási hatékonyság tekintetében.
