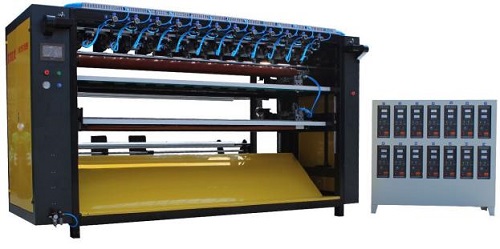

Az ultrahangos hasítás és keresztvágó gép Integrált megoldást kínál a nagy pontosságú textilvágáshoz. A fejlett automatizálással tervezett berendezés az ultrahangos technológiát a központosított PLC-vezérléssel ötvözi, ésszerűsítve a teljes gyártási folyamatot a lazítástól a hasításig, a keresztezésig és a végső kimenetekig. Hatékony elrendezése és testreszabható lehetőségei lehetővé teszik a különféle szövet típusokhoz, különösen a rugalmassággal vagy finom textúrákkal.
Modell: AH-2200
Tápegység: 380 V
Generátor teljesítménye: 800W × több egység
Kimeneti frekvencia: 20 kHz
Munka sebessége: 1–20 méter/perc
Szélesség: Állítható
Maximális lazítás átmérő: 800 mm
Cross-vágás: Egypenge / többlapát (8,5N léptetőmotor)
Motorok:
3,5 kW szervo motor × 1
60N léptetőmotor × 1
2,2 kW sebességváltó motor inverterrel × 1
Meghajtó rendszer: teljesen automatikus
Gép súlya: 1800–2500 kg
Feldolgozási áramlás: Lakás → Mechanikus hasítás → Keresztvágás → kimenet
Automatizált működés
A hagyományos tű- és szál módszerek cseréjével a rendszer teljesen automatizálva van a központosított PLC vezérléssel. Az összes intézkedés egymás után befejeződik, csökkentve a kézi munkát és javítja a hatékonyságot.
Feszültségvezérelt lazítás
A levegő bővülő tengelyét egy dedikált motorral feszítik, lehetővé téve a stabil anyag táplálkozását.
Automatikus szélkorrekció
Az automatikus korrekciós rendszer biztosítja az anyagi igazítást, a hibaarány csökkentését és a vágási pontosság fokozását, miközben megőrzi az energiahatékonyságot.
Állítható vágási mechanizmus
A gép támogatja a lineáris sínvezérelt függőleges vágást és a stabil nagysebességű keresztvágást. A kész szövet szélei tisztaak és mentesek, testreszabható szélességi lehetőségekkel.
Testreszabható penge opciók
Az ügyfelek igényei alapján az egylapát keresztvágás konfigurálható a nagyobb méretű termékek hatékonyságának javítása érdekében.
Két penge-rendszer
A két penge beállítása tartalmaz egy elektromos szekrényt, a fő hasító és a keresztvágó egységet, valamint egy kompakt lábnyomot. A szövetet felülről táplálják, közvetlenül a felső görgőkről a függőleges pengékre mozogva a keresztvágó szakasz felett. Ez a rövidebb folyamat út ideális rugalmas anyagokhoz, mivel minimalizálja a nyújtást és a torzítást.
Minden keresztvágó pengét függetlenül rögzítik, megkönnyítve a termékméret-követelmények alapján történő beállítást vagy eltávolítást. A felső és az alsó pengék közötti távolság 800 mm -ig beállítható. A fordított forgási szorítógörgő segít az anyagok tiszta leesésében, anélkül, hogy a görgőkre fognának.
Három pengés rendszer
Ez a verzió nem tartalmaz külső elektromos szekrényt, és nagyobb telepítési területet igényel. A szövetet alulról táplálják, és a hasítási szakasz független egységként működik. Minden ultrahangos penge -készlet függőlegesen megfelel, egyszerűsítve az igazítást és a méret beállítását.
A hasítás után egy mozgatható sáv jeleket továbbít, hogy keresztvágást indítson. A keresztvágó pengéket egy megosztott panelen igazítják, az egyes kések stroke-ját pedig a tervezés szerint korlátozzák. Míg a fel nem használt pengék eltávolíthatók, az alaplemez működése egységes marad. A kevesebb penge használata enyhe egyensúlyhiányt okozhat, így a nagyobb termékméreteknél a két penge rendszerek előnyösek.
A háromlapát verzióban lévő függőleges pengék nem javasoltak a keresztvágó szakasz fölé helyezni. Ezzel jelentősen megnövelné a gép magasságát, befolyásolva a stabilitást, a karbantartást és a logisztikát - különösen a felső emeletek telepítéséhez vagy a keskeny hozzáférési pontokon keresztül.
Minimális keresztvágás méret: 20 × 20 cm
Minimális résméret: 15 × 15 cm
A négylapát verzió ugyanazt a munka elvét követi, mint a háromlapát, csak kissé megnövekedett a teljes magassággal.
Ez az ultrahangos hasító és keresztvágó gép pontos eredményeket, testreszabható rugalmasságot és stabil teljesítményt eredményez-megbízható megoldást jelent a modern textilgyártási környezetekhez.
