Ultrahangos hegesztés: folyamat, anyagok, szerszámok és gyakorlati beállítási tippek

Az ultrahangos hegesztés egy olyan illesztési folyamat, amely nagyfrekvenciás akusztikus rezgést használ, hogy hőt hozzon létre a két rész határfelületén. A vibrációt helyileg, nyomás alatt fejtik ki, és az anyagok összeolvadnak anélkül, hogy a hagyományos hegesztésnél előfordulna tömeges olvadás. Praktikus módszer a hőre lágyuló műanyagokhoz, nem szőtt anyagokhoz, fóliákhoz és bizonyos fémekhez, és ismerős látvány a gyártósorokon, ahol a tiszta, gyors és ismételhető kötés számít. A Changzhou Aoheng Machinerynél az ultrahangos hegesztés nem egy elvont téma; ez az alapelv a textil, nem szőtt, eldobható termékek és műanyag alkatrészek gyártói számára készített gépeink mögött. A hasznos rész az, hogy megértsük, mire van szüksége a folyamatnak az anyagból, a szerszámokból és a beállításból, így a jó hegesztés megismételhető, nem pedig véletlen.

Hogyan működik az ultrahangos hegesztési folyamat

Az ultrahangos hegesztőrendszernek van egy egyszerű kötege: tápegység, jelátalakító, erősítő, szonotróda vagy kürt, valamint üllő vagy rögzítőelem. A jelátalakító az elektromos energiát mechanikus rezgéssé alakítja, az erősítő beállítja az amplitúdót, és a kürt továbbítja ezt a rezgést a munkadarabnak. Az üllő tartja az alkatrészt és formálja az érintkezési pontot. Egy tipikus ciklus hat lépésből áll:

1. Az alkatrészeket szerelvénybe vagy üllőre helyezzük.
2. A kürt leereszkedik és érintkezik a felső résszel.
3. Szorítóerőt alkalmaznak az alkatrészek összetartására.
4. A vibráció meghatározott hegesztési ideig működik, súrlódást és hőt generálva a csatlakozásnál.
5. A rezgés megszűnik, és az alkatrészek nyomás alatt maradnak a tartási idő alatt.
6. A kürt visszahúzódik, és a ragasztott szerelvényt eltávolítják.

A fő paraméterek a frekvencia, az amplitúdó, az erő, a hegesztési idő és a tartási idő. A robusztus műanyag alkatrészeknél a 20 kHz-es rendszer általános, míg a finomabb munkákhoz gyakran a 30-40 kHz-et választják. A nagyobb amplitúdó nem automatikusan jobb; túl sok benyomhatja a felületet, károsíthatja a szálakat vagy megrepedhet a törékeny részek. A tartási idő ugyanolyan fontos, mint a hegesztési idő, mert a csatlakozásnak nyomás alatt le kell hűlnie, mielőtt a kürt visszahúzódik. A pontillesztéshez és a kisméretű műanyag szerelvényekhez egy külön asztalra szerelt egység sokkal könnyebbé teheti a beállítást és az ismételhetőséget, az AH50Q ultrahangos ponthegesztőgép pedig ennek a megközelítésnek a gyakorlati példája.

AH-50Q ultrahangos ponthegesztőgép textil összeszereléshez Padra szerelhető ponthegesztő nem szőtt kézitáskákhoz, maszk fülhurkokhoz és műanyag szerelvényekhez, lábpedálos vezérléssel és mintaformákkal az ismételhető csatlakozásokhoz. Termék megtekintése →

Milyen anyagok reagálnak jól az ultrahangos hegesztésre

Az anyag viselkedése dönti el, hogy az ultrahangos hegesztés megfelelő-e. Az amorf hőre lágyuló műanyagok általában jól áteresztik a vibrációt; A félkristályos gyanták hegeszthetők, de általában szűkebb folyamatablakra van szükségük. A nem szőtt anyagok és a fóliák lokális szálak vagy felületi fúzió révén kötődnek, míg a vékony fémek szilárdtest-deformációval csatlakoznak, nem pedig megolvadnak. Az alábbi táblázat gyakorlati kiindulási alapot ad, de a pontos eredmény a minőségtől, vastagságtól, adalékanyagoktól és szerszámoktól függ.

Ha nem biztos abban, hogy a gyanta vagy a laminátum tisztán fog hegeszteni, kezdje egy kis mintafutással, és ellenőrizze a kötést terhelés alatt. Hosszabb készletet tartunk anyagkompatibilitási megjegyzések műszaki könyvtárunkban azon csapatok számára, akiknek mélyebb kiindulópontra van szükségük.

Szerszámok, kötéstervezés és a minőséget meghatározó részletek

Sok ultrahangos hegesztési projekt sikeres vagy kudarcot vall a szerszámok területén. Előfordulhat, hogy az egyik csatlakozáshoz tervezett kürt rossz a másikhoz, és a hajlító rögzítés energiát lop a hegesztésből. A közös tervezés is számít. Az energiairányító a vibrációt a kezdeti érintkezési vonalra koncentrálja, a nyírócsatlakozás interferencia-illesztést biztosít az erősebben tömített szerelvényekhez, a hornyos elrendezések pedig segítik az alkatrészek igazítását. Textíliák és nem szőtt anyagok esetében a szarvfelület és az üllő mintája szabályozza a kötés megjelenését, puhaságát és élminőségét. A kopott kürt vagy a rosszul alátámasztott üllő még akkor is következetlen kötéseket eredményezhet, ha a gép beállításai megfelelőek.

Textil- és nemszőtt munkáknál gyakran a szarvprofil és az üllőminta dönti el, hogy a kötés puhának, laposnak vagy dekoratívnak tűnik. Textilre optimalizált hegesztőkürtjeink ezt az egyensúlyt szem előtt tartva készültek, és ez az egyik csendesebb ok, amiért a gyártósor konzisztens marad.

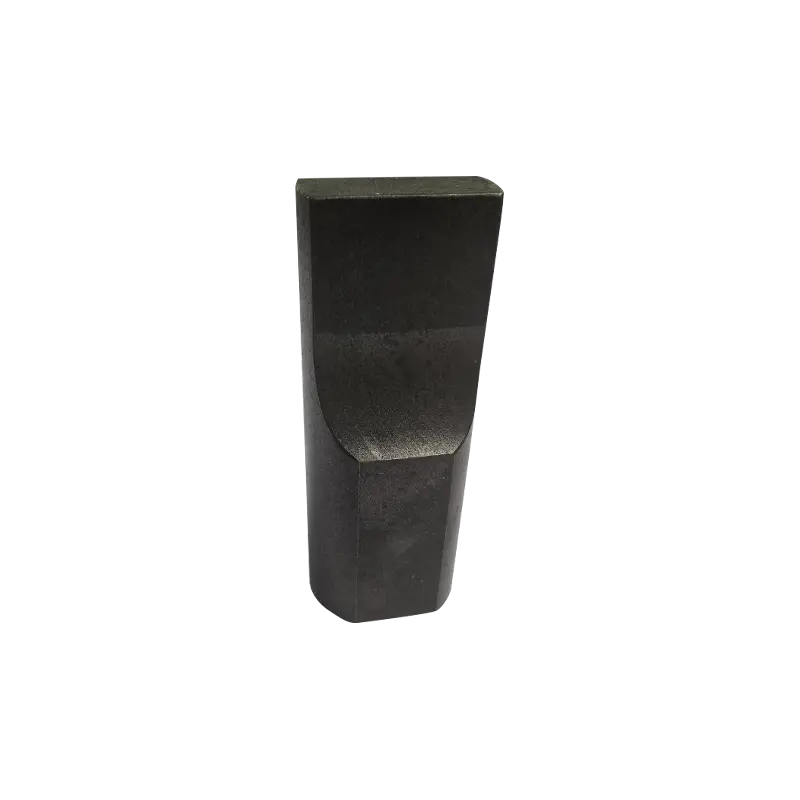

AH textilre optimalizált ultrahangos hegesztő kürtök Ultrahangos kürttartozék textilhegesztéshez vagy -vágáshoz, többféle amplitúdóval és frekvenciával, hogy támogassa a konzisztens energiaátvitelt a nem szőtt és szövetfeldolgozás során. Termék megtekintése →

Gyakorlati paraméterek és beállítási ellenőrzések

A gép cseréje előtt ellenőrizze az alapokat. A legtöbb hegesztési probléma nem rejtélyes; ezek egy laza rögzítés, egy piszkos felület vagy egy paraméter, amely elsodródott.

• Szárítsa meg az anyagot, ha a gyanta higroszkópos, és tartsa mentesen a felületeket olajtól, portól és leválasztó anyagoktól.
• Ellenőrizze a szerelvény merevségét és az alkatrésztámasztást; nyomás alatti mozgás gyengíti a hegesztést.
• Vizsgálja meg a kürt felületét, hogy nincs-e rajta kopás, lyukak vagy egyenetlen érintkezés.
• Győződjön meg arról, hogy a szorítónyomás ciklusról ciklusra egyenletes.
• Állítsa be az amplitúdót és a hegesztési időt kis lépésekben, majd ellenőrizze a tartási időt.
• Futtasson lehúzási tesztet vagy leválasztási ellenőrzést a tényleges gyártási anyagon, ne csak egy mintán a raktárból.

Ahol az ultrahangos hegesztés elfér a gyártásban

Az ultrahangos hegesztés mindenhol megjelenik, ahol a hő, a ragasztók vagy az öltések kellemetlenek. Textilekben és nem szőtt anyagokban csipkehatásra, szegésre, foltvarrásra, hasításra és tömítésre, valamint kompozit ragasztásra használják. Az eldobható termékekben varrócérna nélkül csatlakozik cipőhuzatokhoz, sapkákhoz, párnahuzatokhoz, kesztyűekhez és egészségügyi betétekhez. A csomagolócsoportok tömítésekhez és hamisítatlan csatlakozásokhoz, míg az autó- és elektronikai gyártók kisméretű műanyag szerelvényekhez és vezetékvégződésekhez használják. Az orvosi termelés akkor támaszkodik rá, ha a tiszta, megismételhető kötés számít.

Saját termékpalettánkban ugyanezek az elvek jelennek meg az ultrahangos csipkegépekben, foltvarró gépekben, hasító- és keresztvágó gépekben, eldobható termékek gépeiben és a dedikált hegesztőegységekben. A miénk ultrahangos hegesztőgépek választéka lefedi a kézi, pontszerű, hegesztési és műanyag hegesztési formátumokat, így a megfelelő kiindulási pont a csatlakozástól függ, nem pedig egyetlen géptípustól. Helyszíni javításokhoz, mintavételezéshez vagy rövid menetekhez egy kézi ultrahangos hegesztőgép, például az AH30 hasznos hidat biztosít a munkapad és a gyártósor között.

AH-30 kézi ultrahangos ponthegesztő szántóföldi és rövid futáshoz Hordozható 28/35 kHz-es ultrahangos hegesztő vékony műanyagok, nem szőtt anyagok és huzalok pontszerű összekötésére, alkalmas javításra, mintavételre és rövid gyártási ciklusokra. Termék megtekintése →

Biztonság, karbantartás és gyakori hibák

Az ultrahangos hegesztés általában tiszta, de nem kockázatmentes. A nagyfrekvenciás vibráció idővel hatással lehet a hallásra, ezért érdemes komolyan venni a burkolatokat és a hallásvédőket. Kerékpározás közben tartsa távol a kezét a kürttől és az üllőtől, a szerszámcsere során alkalmazzon reteszelő eljárásokat, és gondoskodjon szellőzésről vagy füstelszívásról, ha illékony anyagokat kibocsátó műanyagokkal dolgozik. A karbantartási oldalon rendszeresen ellenőrizze a kürt kopását, a jelátalakító hűtését, a kábel állapotát és a szerelvények beállítását. Gyakori félrelépés a nagyobb teljesítmény hajszolása, amikor a valódi probléma egy kopott kürt, egy hajlított rögzítés vagy egyenetlen alkatrészméretek. Egy másik feltételezés, hogy a jól kinéző hegesztés terhelés alatt is kitart; egy egyszerű húzás vagy lehúzás több problémát észlel, mint a szemrevételezés.

A megfelelő ultrahangos hegesztőberendezés kiválasztása

A felszerelés kiválasztása az anyaggal és a kötéssel kezdődik, nem a katalógusoldallal. Kérdezze meg, hogy miből készülnek az alkatrészek, milyen vastagok, mekkora hegesztési területről van szó, és milyen ciklusidőre van szüksége a vezetéknek. Ezután vegye figyelembe az automatizálás szintjét: a kézi egység elegendő lehet a javításokhoz és a kis volumenű munkákhoz, míg a lámpatest-alapú gép szabályozott erővel, idővel és tartással jobb a gyártási konzisztencia érdekében. A szerszámok alátámasztása is számít, mert a kürtök és a rögzítések nem univerzálisak. A Changzhou Aoheng Machinerynél ultrahangos berendezéseket építünk textil-, nemszőtt, eldobható termékek és műanyag alkalmazásokhoz, és több mint harminc országban szállítottunk vásárlókat. Ez a tapasztalat akkor hasznos, ha egy szabványos gépnek egyedi kürtre, más üllőre vagy egy kényelmetlen alkatrészformára szabott rögzítésre van szüksége.

Ha egy új ultrahangos eljárást mér, a legmegbízhatóbb következő lépés egy mintapróba a tényleges anyaggal és a kötés geometriájával. Hozza el nekünk az alkatrészt, a meghibásodási módot és a gyártási célt, és segítünk leszűkíteni a gépformátumot, a szerszámokat és a folyamatablakot. Az ultrahangos hegesztés jutalmazza a felkészülést, és a nyugodt, jól támogatott beállítás általában felülmúlja a gép jellemzőinek hosszú listáját.
