Mi történik valójában egy automata ultrahangos foltvarró gép belsejében a gyártás során?

Mi az automata ultrahangos foltvarró gép?

An automata ultrahangos foltvarró gép egy ipari textilfeldolgozó rendszer, amely több réteg szövetet – jellemzően arcszövetet, töltőanyagot, például poliészter vattát vagy vattát, valamint hátréteget – ragaszt és mintáz, nagyfrekvenciás ultrahangos vibrációt használva a hagyományos tű- és cérnavarrás helyett. A technológia a mechanikus varrást felváltja egy pontosan szabályozott akusztikus energiaellátó rendszerrel, amely helyi súrlódási hőt hoz létre a szövet határfelületén, megolvasztja és összeolvasztja a szintetikus szálrétegeket meghatározott pontokon vagy folytonos minták mentén, hogy létrehozza a steppelt szerkezetet. Az eredmény egy tartósan ragasztott, mintázott textilösszeállítás, amely vizuálisan és funkcionálisan egyenértékű a hagyományosan varrott paplannal, de drámaian nagyobb sebességgel készül, nincs cérnafogyasztás, nincs tűtörési állásidő, és nincs varrásráncolás vagy cérnafeszesség kezelési kihívás.

Az "automatikus" megjelölés a számítógépes mintavezérlés, a szervo-meghajtású szövetadagoló rendszerek és az automatizált folyamatfelügyelet integrálására utal, amely lehetővé teszi a modern ultrahangos foltvarrógépek számára, hogy összetett, többelemes foltvarró mintákat hajtsanak végre széles szövetszélességeken, minimális kezelői beavatkozás mellett. A kortárs automata ultrahangos foltvarrógépek 20-80 méter/perc sebességgel képesek kész steppelt paneleket készíteni a minta összetettségétől, a szövet típusától és az ultrahangos paraméterektől függően – olyan termelési sebességet, amelyet a hagyományos többtűs foltvarrógépekkel azonos minta-sűrűséggel nem lehet elérni.

Az alapvető fizika: Hogyan köti össze az ultrahangos energia a szövetet

Az automata ultrahangos foltvarrógép működésének megértéséhez világosan meg kell értenünk azt a fizikai mechanizmust, amellyel az ultrahangos energia köti össze a szintetikus textilrétegeket – ez a folyamat alapvetően különbözik bármely mechanikus rögzítési vagy ragasztási módszertől. A kötési mechanizmus intermolekuláris súrlódásos melegítés, amelyet a polimer molekulák gyors ciklikus deformációja hajt meg nagyfrekvenciás akusztikus tér hatására.

Amikor egy vibráló ultrahangos kürtöt – amely a gép felépítésétől függően 20 kHz, 35 kHz vagy 40 kHz frekvencián rezeg – meghatározott érintkezési nyomáson egy szintetikus szövetréteghez nyomnak, az akusztikus energia nyomó- és nyírófeszültség-hullámok formájában terjed az anyagon. A szövetrétegek határfelületein és magának a szövetnek a szálszerkezetén belül a gyors ciklikus mechanikai deformáció a polimer lánc szegmenseit túl gyors mozgást okozza egymásnak ahhoz, hogy az anyag viszkózus ellazulása hozzáférjen. Ez a belső súrlódás rendkívüli térbeli pontossággal alakítja át a mechanikai energiát hőenergiává – a melegítés pontosan az anyagok határfelületein és a szálak érintkezési pontjain történik, ahol az akusztikus feszültség koncentrálódik, nem pedig kívülről, és befelé vezetve, mint a hagyományos fűtési folyamatokban.

A lokális hőmérséklet-emelkedés a kötési zónában eléri és meghaladja a szintetikus szálas polimerek olvadáspontját – poliészter esetében jellemzően 255–265°C – a kürt érintkezését követő ezredmásodperceken belül. Az olvadt polimer az alkalmazott érintkezési nyomás alatt áramlik, átkeveredve a réteg határfelületén, és kitölti a szomszédos rétegekből származó rostok közötti intersticiális tereket. Amikor az ultrahangos energiát eltávolítják és az anyag lehűl – ez a folyamat csak a másodperc töredékét vesz igénybe a kürt folyamatos érintkezési nyomása alatt –, a kevert polimer monolitikus, kovalens folytonos kötéssé szilárdul, amely szerkezetileg sok esetben erősebb, mint a környező megolvadatlan szál. Ez az a ragasztási mechanizmus, amely az ultrahanggal steppelt minták jellegzetes dombornyomott megjelenését hozza létre – az összenyomott, megolvasztott kötési zónák valamivel vékonyabbak és sűrűbbek, mint a környező szövet, így olyan texturált domborművet hoznak létre, amely meghatározza a foltvarrás mintáját.

Az automata ultrahangos foltvarrógép kulcselemei

A komplett automata ultrahangos foltvarrógép több különálló alrendszert integrál, amelyeknek pontos koordinációban kell működniük, hogy egyenletes, kiváló minőségű steppelt eredményt hozzanak létre. Az egyes komponensek funkcióinak megértése elengedhetetlen az üzemeltetők, karbantartó mérnökök és beszerzési szakemberek számára, akik értékelik a gép specifikációit.

Ultrahangos generátor (tápegység)

Az ultrahangos generátor – más néven tápegység vagy átalakító – a rendszer elektromos szíve. Normál hálózati váltakozó áramot vesz igénybe (általában 220 V vagy 380 V 50/60 Hz-en), és nagyfrekvenciás váltakozó áramú elektromos jellé alakítja át az ultrahangos rendszer működési frekvenciáján – leggyakrabban 20 kHz-en nehéz textilipari alkalmazásoknál, vagy 35–40 kHz-en finomabb, nagyobb felbontású ragasztási munkákhoz. A modern digitális generátorok fáziszárt hurok (PLL) vezérlőáramköröket használnak, hogy folyamatosan nyomon kövessék és fenntartsák a rezonanciát a jelátalakító-erősítő-kürt szerelvénnyel, amint az működés közben megváltoztatja a hőmérsékletet, biztosítva a stabil energiaszállítást a terhelés változásaitól függetlenül. A foltvarró alkalmazásokhoz használt generátor kimeneti teljesítménye jellemzően 500 W és 3000 W között van ragasztófejenként, a többfejes gépeknél több generátor működik szinkronban párhuzamosan.

A jelátalakító (átalakító)

A jelátalakító a generátorból érkező nagyfrekvenciás elektromos jelet piezoelektromos hatás segítségével mechanikus rezgéssé alakítja át. Egy köteg piezoelektromos kerámia tárcsát tartalmaz – jellemzően ólom-cirkonát-titanátot (PZT) –, amelyek a váltakozó elektromos tér hatására kitágulnak és összehúzódnak, és hosszanti mechanikai rezgéseket generálnak ugyanolyan frekvencián, mint az elektromos bemenet. A jelátalakító precíziós gyártású, hogy a tervezett frekvenciáján mechanikusan rezonáljon, maximalizálva az energiaátalakítás hatékonyságát. A jelátalakító kimeneti felületének rezgési amplitúdója jellemzően 5-10 mikron, amit az erősítő és a kürt a hatékony textilkötéshez szükséges szintre erősít fel.

Az erősítő és az ultrahangos kürt (Sonotrode)

Az erősítő egy köztes akusztikus komponens, amely felerősíti vagy csillapítja a jelátalakítóból származó vibrációs amplitúdót, mielőtt az elérné a kürtöt. A különböző nyomásfokozó arányok (1:1, 1:1,5, 1:2) lehetővé teszik a rendszer hangolását a különböző anyagvastagságokhoz és a ragasztóerő-igényekhez. A kürt – más néven szonotróda – az az alkatrész, amely közvetlenül érintkezik a szövettel, és az ultrahangos energiát a kötési zónába juttatja. A kürt geometriája kritikus fontosságú: alakját úgy kell megtervezni, hogy rezonáljon a rendszer frekvenciáján, miközben egyenletes vibrációs amplitúdót biztosít a teljes munkafelületén. Foltvarró alkalmazásokhoz a szarvak jellemzően hengeresek, mintás munkafelületekkel – a szarv felületén lévő dombornyomott minta határozza meg a szövetre átvitt foltvarrás mintát, megemelkedett jellemzőkkel, amelyek az ultrahang energiáját a kívánt kötési pontokra koncentrálják.

A mintás henger (üllő)

A forgó ultrahangos foltvarró rendszerekben – ez a konfiguráció a legtöbb automata, nagy sebességű foltvarró gépben – a szövet folyamatosan halad a vibráló kürt és az üllőnek nevezett forgó mintás fémhenger között. Az üllő a felületén hordozza a dombornyomott foltvarró mintát, és az anyagadagolási sebességgel szinkronban forog. A kürt és az üllő közötti rés határozza meg a szövetre a kötési pontokon kifejtett érintkezési nyomást – a precíz résszabályozás, amelyet jellemzően szervohajtású kürtpozicionálással érnek el, kritikus fontosságú a konzisztens kötésminőséghez. A túl kicsi rés nem eredményez elegendő nyomást a teljes olvasztáshoz és ragasztáshoz; a túl nagy rés lehetővé teszi a kürt pattogását vagy az anyag megcsúszását, ami szabálytalan vagy hiányos kötéseket eredményez.

A szövet adagoló és feszítő rendszere

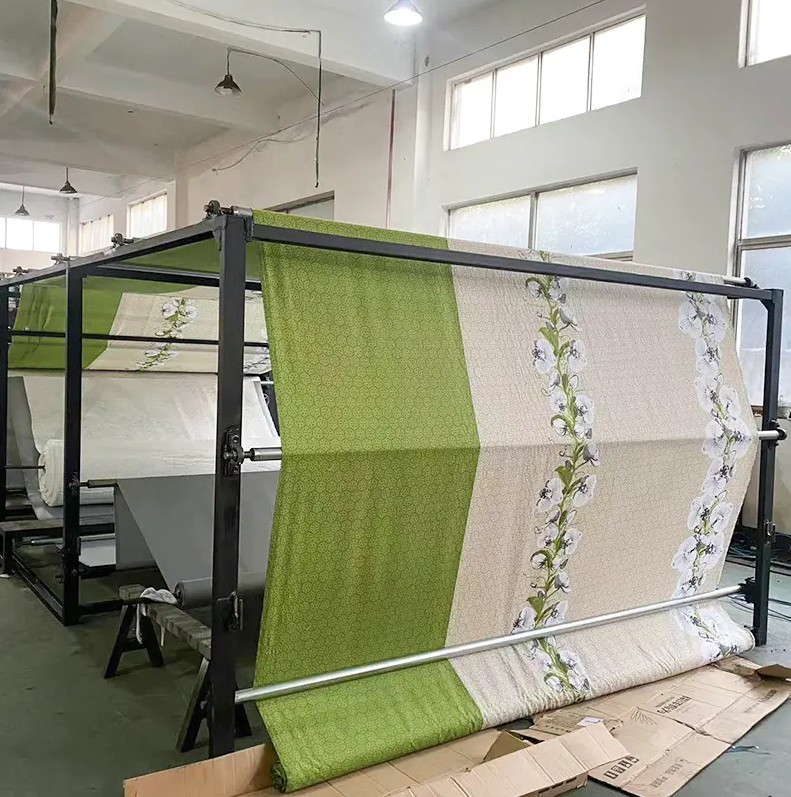

Az automatikus szövetkezelő rendszer külön szállítóhengerekről táplálja az arcszövetet, a vattát és a hátoldali rétegeket, pontosan beigazítja azokat, a teljes munkaszélességben fenntartja az ellenőrzött feszültséget, és a programozott sebességgel áthúzza a ragasztott kompozitot a gépen. A szervo-meghajtású réshengerek, élvezetők és feszességet szabályozó táncolók biztosítják, hogy minden réteg tökéletes illeszkedésben kerüljön a ragasztási zónába, ráncok, ferdeségek vagy feszültségváltozások nélkül – amelyek bármelyike ​​a minta eltolódását vagy ragasztási hibákat okozna a késztermékben.

A gyártási folyamat lépésről lépésre

Az automata ultrahangos foltvarró gépen a teljes gyártási folyamat egy meghatározott folyamatfolyamatot követ a nyersanyag betöltésétől a kész steppelt panel kimenetéig:

• Anyagfeltöltés: Az arcszövet tekercseit, a poliészter- vagy másodlagos vattát és a hátlapot a gép szállítóhenger-állványaira kell felszerelni. A szalagvezetőket a feszítésszabályozó rendszeren keresztül vezetik át, és az élvezető érzékelők segítségével a gép belépési pontjához igazítják.
• Réteg konszolidáció: A három réteget a gépbe való belépéskor egy ellenőrzött kötegben helyezik össze, egy szórórúd vagy tömörítőhenger biztosítja a teljes szélességű, ráncmentes érintkezést az összes réteg között a ragasztási zóna előtt.
• Ultrahangos kötés: Az összevont szövetköteg a vibrációs kürt és a mintás üllőhenger között halad át. Az üllőmintázat által meghatározott minden érintkezési ponton az ultrahang energia ezredmásodpercek alatt megolvasztja és összeolvasztja a szintetikus szálrétegeket, létrehozva a foltvarrás mintáját meghatározó állandó kötési pontokat.
• Hűtés és megszilárdítás: Közvetlenül a kötési zónán való áthaladás után a ragasztott szövet enyhe feszültség alatt van, miközben az olvadt polimer zónák lehűlnek és megszilárdulnak. Nincs szükség külső hűtésre – a rendszer termikus tömege és a környezeti levegő hűtése elegendő normál gyártási sebesség mellett.
• Kimenet és tekercselés: A kész steppelt kompozitot egy kimeneti tekercsre tekercseljük, integrált vágóval panelhosszra vágják, vagy egymásra rakják a későbbi feldolgozáshoz, a gép konfigurációjától és a későbbi munkafolyamattól függően.

Mintavezérlés és CNC programozás modern gépeken

A modern ultrahangos foltvarró gépek „automatikus” képességét kifinomult CNC (számítógépes numerikus vezérlő) rendszerek valósítják meg, amelyek a mintavégrehajtás, a gép sebessége és a folyamatparaméter-kezelés minden aspektusát szabályozzák. A síkágyas vagy többtengelyes kötőfej-konfigurációt használó gépekben – a tisztán forgó üllőrendszerekkel szemben – a ragasztófejet szervomotorok hajtják a szövet szélességében, miközben a szövet halad előre, és összetett programozott mintákat hajt végre zárt hurkú helyzetszabályozás mellett ±0,1 mm-es vagy jobb pozicionálási pontossággal.

A gépvezérlőben tárolt mintakönyvtárak lehetővé teszik a kezelők számára, hogy több száz előre programozott foltvarrás minta közül válasszanak – az egyszerű gyémánt rácsoktól a bonyolult virágos, geometrikus és egyedi logómintákig –, és percek alatt válthatnak a minták között egy új program betöltésével a szerszámok fizikai megváltoztatása helyett. A forgóüllős gépeknél a mintaváltásokhoz fizikai üllőgörgőcsere szükséges, de a gép automatikus paraméter-visszahívó rendszere automatikusan betölti az egyes üllőmintázatokhoz tartozó megfelelő sebesség-, nyomás- és teljesítménybeállításokat, minimalizálva a beállítási időt és a kezelői hibákat. Az érintőképernyős HMI (ember-gép interfész) panelek intuitív mintázatmegjelenítéssel integrálása lehetővé teszi a kevésbé tapasztalt kezelők számára a termelés hatékony beállítását és futtatását, míg az adatnaplózó funkciók folyamatosan rögzítik a folyamatparamétereket a minőségi nyomon követhetőség és a folyamatoptimalizálás érdekében.

Az ultrahangos foltvarrás összehasonlítása a hagyományos tűs foltvarrással

Az automata ultrahangos foltvarrógépek teljesítménybeli előnyei és korlátai egyértelművé válnak, ha közvetlenül összehasonlítjuk a hagyományos többtűs foltvarrógépekkel az ipari textilgyártók számára legfontosabb méretekben:

Anyagkompatibilitás és korlátok

Az ultrahangos kötési mechanizmus teljes mértékben a szintetikus polimerek hőre lágyuló viselkedésétől függ – a szálanyag azon képességétől, hogy szabályozott hő- és nyomásviszonyok között megolvad, folyjon és újra megszilárdul. Ez az alapvető követelmény meghatározza az ultrahangos foltvarró technológia erősségét és elsődleges korlátját is: kizárólag hőre lágyuló szintetikus anyagokkal működik, és nem tud megkötni olyan természetes szálakat, mint a pamut, gyapjú vagy selyem, amelyek nem olvadnak meg, hanem elszenesednek vagy lebomlanak hevítés közben.

Az ultrahangos foltvarrással teljesen kompatibilis anyagok a következők:

• Poliészter (PET): Elsődleges anyag az ultrahangos foltvarráshoz ágyneműben, felsőruházatban és nem szőtt anyagokban – kiváló energiaelnyelés és tapadási szilárdság
• Polipropilén (PP): Széles körben használják nem szőtt steppelt termékekhez, beleértve az eldobható orvosi köpenyeket, mezőgazdasági huzatokat és higiéniai termékeket
• Nylon (poliamid): Műszaki és kültéri textilipari alkalmazásokban használják, ahol fontos a tapadási szilárdság és a vegyszerállóság
• Kevert szövetek elegendő szintetikus tartalommal: A legalább 65-70% hőre lágyuló szálat tartalmazó szövetek ultrahanggal ragaszthatók, bár a kötési szilárdság csökken a 100% szintetikus anyagokhoz képest

A természetes szálú arcszövetet igénylő termékek esetében – például pamut bevonatú pehelypaplanok vagy gyapjú fedőmatracok – hibrid megközelítések alkalmazhatók, ahol szintetikus bélés- vagy hátréteg biztosítja a hőre lágyuló kötőanyagot, míg a természetes szálú arcszövetet mechanikusan tartják az összenyomott kötési zónák anélkül, hogy maguknak az arcszálaknak meg kellene olvadniuk. Ez a megközelítés gondos folyamatoptimalizálást igényel, hogy elfogadható kötési szilárdságot érjünk el a természetes szálfelület károsodása nélkül, és aktív fejlesztési területe azoknak a gyártóknak, akik az ultrahangos foltvarrást szeretnék kiterjeszteni a jelenleg a tűvarrással dominált prémium ágynemű-szegmensekre.

Ipari alkalmazások és termékágazatok

Az automata ultrahangos foltvarrógépek az ipari termékágazatok széles és egyre növekvő körét szolgálják ki, és az elterjedése egyre gyorsul, ahogy a gyártók felismerik a technológia termelékenységi, minőségi és költségelőnyeit a hagyományos varrással szemben:

• Ágynemű és lakástextil: Paplanok, paplanok, matracbetétek és fedőmatracok – a legnagyobb alkalmazási szegmens, amelyet az állandó mintaminőség, a nagy gyártási teljesítmény és a cérnával kapcsolatos minőségi problémák kiküszöbölése iránti igény hajt.
• Felsőruházat és ruházat: Szigetelt kabátok, mellények és sportruházat, ahol az ultrahangos foltvarrás vízálló kötést biztosít tűperforációk nélkül, amelyek veszélyeztetnék a vízálló membrán integritását
• Orvosi és higiéniai nem szőtt anyagok: Eldobható sebészeti köpenyek, szigetelő huzatok, sebkezelő kompozitok és nedvszívó betét-szerelvények, ahol a steril, cérnamentes felépítés szabályozási követelmény
• Autóipari textíliák: Fejlécek, ajtópanel-betétek, üléstámla-huzatok és csomagtartó-betétek, ahol a steppelt, esztétikus panelek autóipari vonalsebességgel készülnek, a menetkezelés bonyolultsága nélkül
• Szűrőközeg: Többrétegű szűrőkompozitok levegő- és folyadékszűréshez, ahol az ultrahangos ragasztás zárt, menetmentes rétegösszeállításokat hoz létre precíz, egységes nyitott területekkel

Karbantartási követelmények és bevált működési gyakorlatok

Az automata ultrahangos foltvarrógép csúcsüzemi állapotban tartása megköveteli az ultrahangos alkatrészek sajátos kopási és meghibásodási módjainak figyelembe vételét – amelyek alapvetően különböznek a tűs foltvarró gépek mechanikai kopási mintáitól, amelyeket sok textilkarbantartó mérnök jobban ismer.

Az ultrahangos kürt a rendszer legjobban kopó alkatrésze. A szövettel és az üllő felületeivel való ismételt érintkezés a szarv felületének fokozatos kopását okozza, ami megváltoztatja a rezgés amplitúdó eloszlását, és végül rontja a kötés minőségét és a minta meghatározását. A kürt arcának állapotát rendszeresen ellenőrizni kell – hetente nagy termelésű környezetben –, és a kürtöket újra meg kell dolgozni vagy ki kell cserélni, ha az arc kopása meghaladja a gyártó által megadott tűréshatárt. A titánötvözet kürtök, bár drágábbak, mint az alumínium alternatívák, lényegesen hosszabb élettartamot kínálnak, és a folyamatos gyártású foltvarró alkalmazások előnyben részesített anyagai.

A piezoelektromos jelátalakító rendszeres ellenőrzést igényel a kerámia repedései miatt – mechanikai ütés, a jelátalakítót és az erősítőt összekötő csap túlhúzása, vagy a felhalmozódott kopás vagy hőmérsékletváltozások miatt a tervezéstől jelentősen eltolódó rezonanciafrekvenciák által okozott meghibásodási mód. A generátor amplitúdóvezérelt üzemmódban való működtetése teljesítményvezérelt üzemmód helyett csökkenti a jelátalakító feszültségét azáltal, hogy a terhelés változásától függetlenül állandó rezgési amplitúdót tart fenn, meghosszabbítva a jelátalakító élettartamát. A generátor kalibrálását és a rezonanciafrekvencia ellenőrzését negyedévente kell elvégezni egy strukturált megelőző karbantartási program részeként, hogy biztosítsa, hogy a teljes rendszer továbbra is csúcsteljesítményű energiaátalakítási hatékonysággal működjön teljes élettartama alatt.
